在實際生產作業中，經常會遇到多臺PLC分布在工廠各處或者是需要對系統做小范圍改造的情況，例如多加一臺PLC進來。這時候我們可以采用無線的方式實現PLC之間的通訊，可省去傳統有線方式挖溝布線的時間與人力，并且無需后期維護。

本方案主要詳述了如何實現兩臺西門子S7-1200 PLC之間Modbus協議的無線通訊。方案中所用到的無線通訊終端是DTD434M——西門子等歐美系PLC專用的無線數據終端。

西安達泰電子有限責任公司 DTD434M 西門子S7-1200 無線485 plc無線通訊 西門子plc無線通訊 無線通訊實例 485無線通訊

◆ 1200_CPU：CPU 1211C  AC/DC/Rly

◆ 擴展模塊：CM1241 （422/485）

◆ 無線數據終端：DTD434M

◆ 通訊接口：RS485（兩線制）

◆ 通訊協議：MODBUS_RTU

西安達泰電子有限責任公司 DTD434M 西門子S7-1200 無線485 plc無線通訊 西門子plc無線通訊 無線通訊實例 485無線通訊

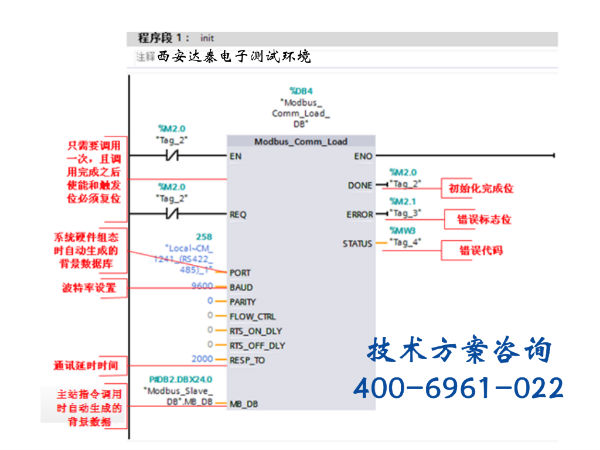

1. S7-1200做主站

2. S7-1200做從站

詳細步驟請點擊以下鏈接查看

【點擊進入】S7-1200無線通訊組態環境的設置說明

監控主站的DB1和MW100-MW110

給DB1的10個字隨意寫如數據，數據會被寫入從站，此時主站會讀取剛寫入從站的數據到MW100-MW110，觀察數據變化來確定通訊是否正常?；蛘呓o主站的DB1.DBW0寫入256（0000 0001 00000000或者0X0100）或者0來控制從站的Q0.0驗證通訊是否正常

西安達泰電子有限責任公司 DTD434M 西門子S7-1200 無線485 plc無線通訊 西門子plc無線通訊 無線通訊實例 485無線通訊

詳細的測試說明請點擊以下鏈接查看

【點擊進入】S7-1200無線通訊測試方法

◆ 保定市合力綜合技術有限公司，DCS之間混合信號無線傳輸，1.5公里；

◆ 徐州賽默力拓自動化科技有限公司，PLC與DCS之間，2公里；

◆ 徐州天一物料輸送工程有限公司，PLC與DCS之間，500米；
