西門子遠程IO模塊是一種用于擴展和分布式控制系統的硬件設備，廣泛應用于工業自動化領域。它能夠通過工業通信網絡（如PROFINET或PROFIBUS）與主控制器（如PLC）連接，將現場設備的輸入信號（如傳感器、開關）采集并將輸出信號（如執行器、繼電器控制）發送到目標設備，從而實現對遠程設備的監控和控制。

同時用戶現場也會遇到布線不便，需要將遠程IO模塊和PLC之間實現自組網無線通訊，此時就需要用到“無線遠程IO模塊”。

一、主要功能

西門子無線遠程IO模塊可以將遠程信號傳輸?shù)街醒肟刂葡到y(tǒng)，或?qū)⒖刂葡到y(tǒng)的信號傳輸?shù)竭h(yuǎn)程設備。這種模塊通過網絡連接實現遠程監控和控制，提高了系統的靈活度和可靠性。它提供了無源節點的開關量輸入采集、繼電器輸出、高頻計數器等功能，并支持多種通信模式和協議，如RS232、RS485和Modbus RTU等。

二、技術特點

l 高可靠性：

西門子無線遠程IO模塊采用工業級元器件和電路設計，能夠在惡劣的工業環境中穩定工作，具有較高的可靠性和耐用性。

l 靈活擴展：

該模塊支持多個模塊進行總線組網，使得IO點數得到靈活擴展，滿足各種復雜的應用需求。

l 易于維護：

采用模塊化設計，使得安裝、調試和維護更加方便。同時，支持遠程配置和診斷，降低了維護成本。

l 多種通信模式：

支持RS232、RS485等多種通信模式和協議，方便與各種設備進行連接和通信。

三、選型與配置

在選型時，需要根據具體的應用場景和需求來選擇合適的西門子PLC配套的遠程IO模塊。

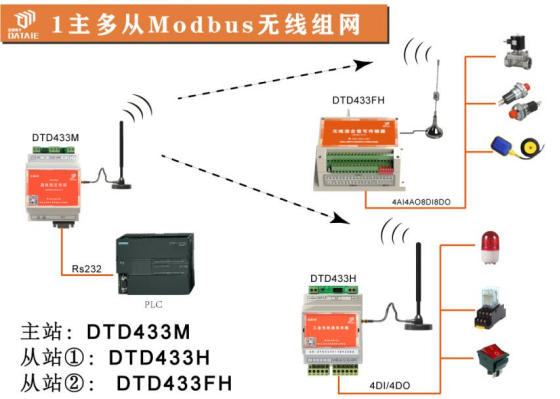

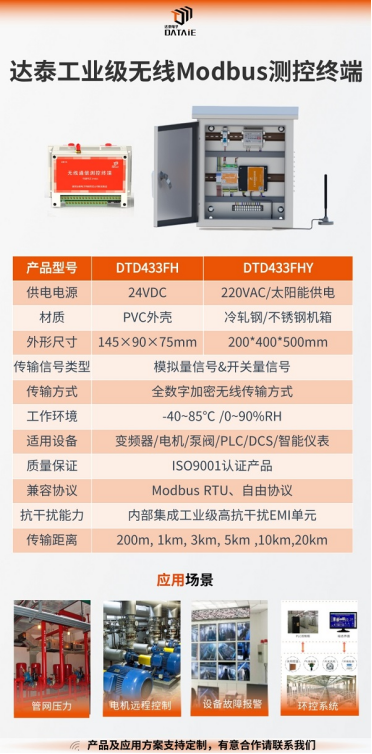

如達泰西門子無線遠程IO模塊DTD433FH,DTD433FH可同時采集開關量和模擬量的輸入輸出信號，符合MODBUS RTU協議，無線可靠傳輸距離達20公里。DTD433FH產品適合于點對多點而且分散不便于挖溝布線等應用場合。一臺主機可與256個從機配套使用。所有從機的地址都是不同的，不會存在從機間互相干擾的情況。DTD433FH與達泰PLC無線通訊終端DTD433M/DTD434M/DTD435M系列一同使用，作為從站采集傳感器、PLC、DCS、智能儀表等設備的數據，可與主站PC、PLC（西門子、三菱、匯川等）、組態軟件、觸摸屏、人機界面等組成無線自組網通訊。使用過程中無需更改程序，只需簡單接線即可使用。

在配置時，需要按照相應的步驟進行參數設定和網絡組態。

步驟一、在PLC編程軟件中新建一個項目，并添加相應的PLC型號和遠程IO模塊。

步驟二、設定PLC參數和網絡視圖，將遠程IO模塊添加到網絡視圖中，并分配相應的IO地址。

步驟三、進行編譯和下載程序，實現遠程IO模塊的監控和控制功能。
